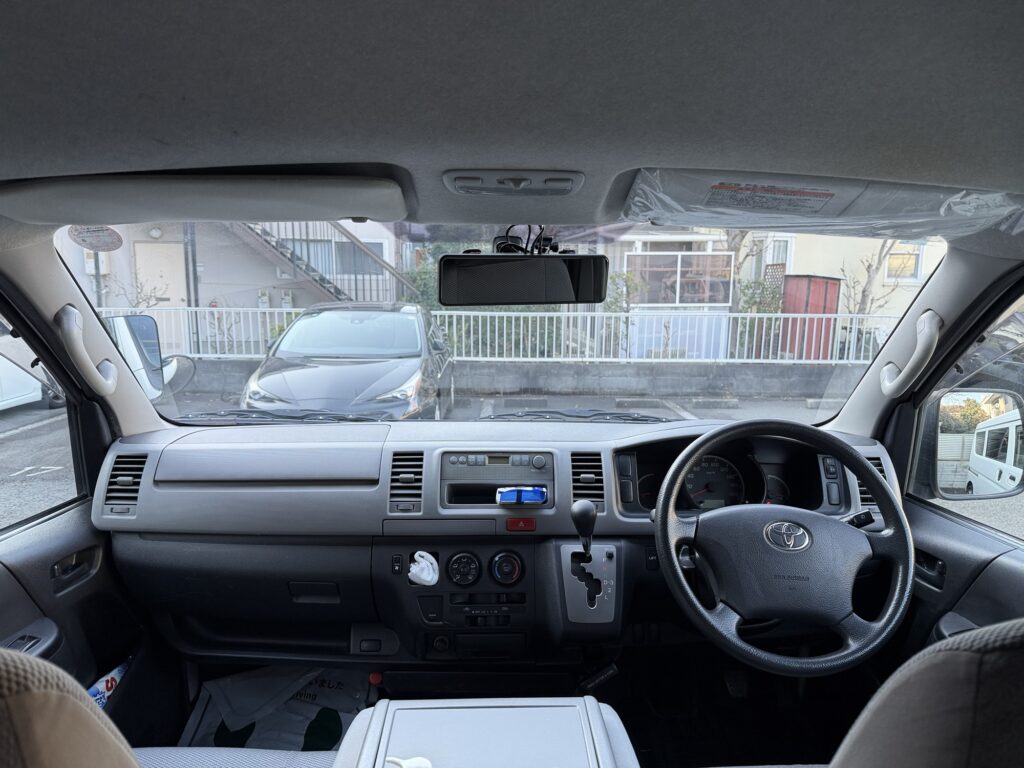

先に完成図です。配線が運転中の視界に入らないように、ミラー裏→フロントウィンドウガラスと天井内装の間→助手席側からAピラー内→Aピラーの根元からダッシュボード内グローブボックス後方→シガーソケット裏のACC電源分岐、という順でルートを組みました。

手順 2

付属の両面テープは剥がすときに糊残りしてベタベタになり見た目が悪いので、糊残りせずきれいに剥がせるカエルグリップを使用しました。何度でも貼り直せるため、画角の調整でも便利です。

手順 3

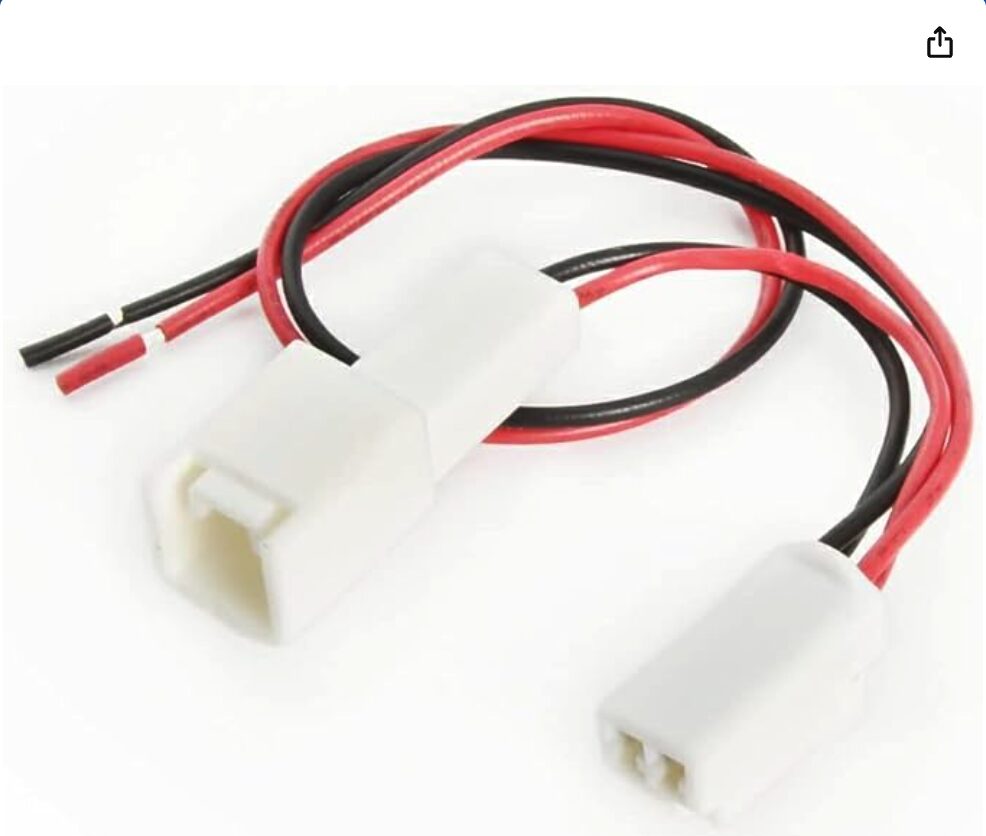

これが配線に割り込んで電源を分岐するカプラーです。ドラレコ本体と一緒に用意しました。カプラーオン接続なので、純正配線を切ったり傷つけたりせずに電源を取り出せます。

手順 4

配線ルートを検討していたら、グローブボックスの下に小物が入るスペースとサービスホールを見つけました。あとで充電に使えるよう、ここにUSBポートを増設します。

手順 5

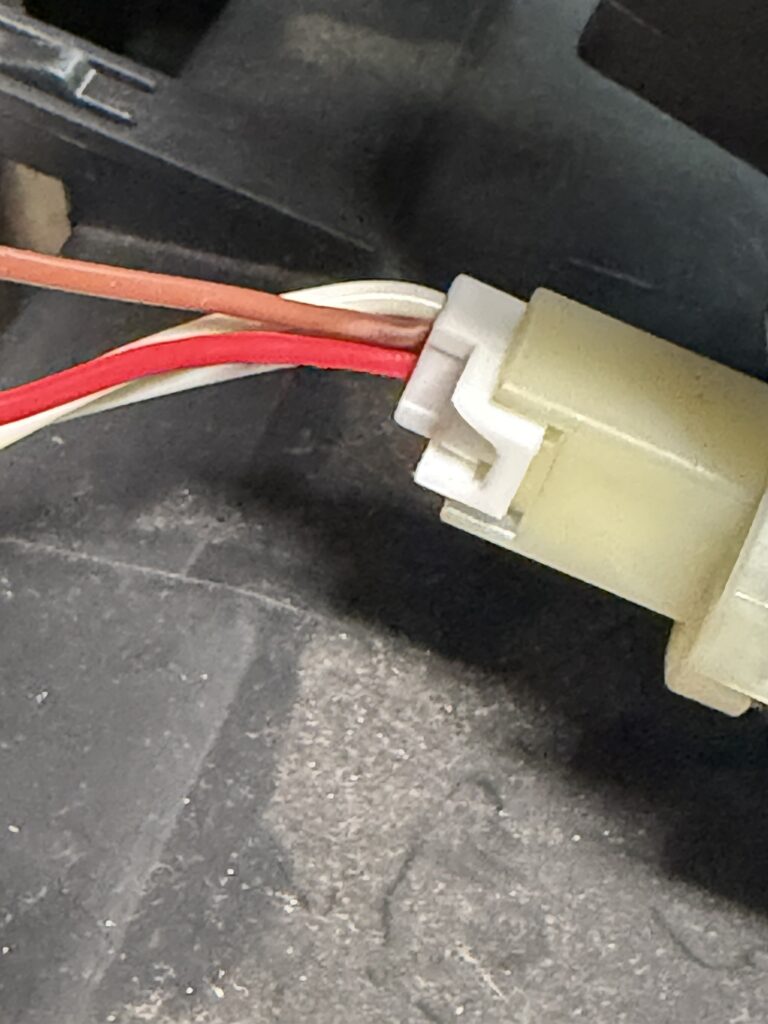

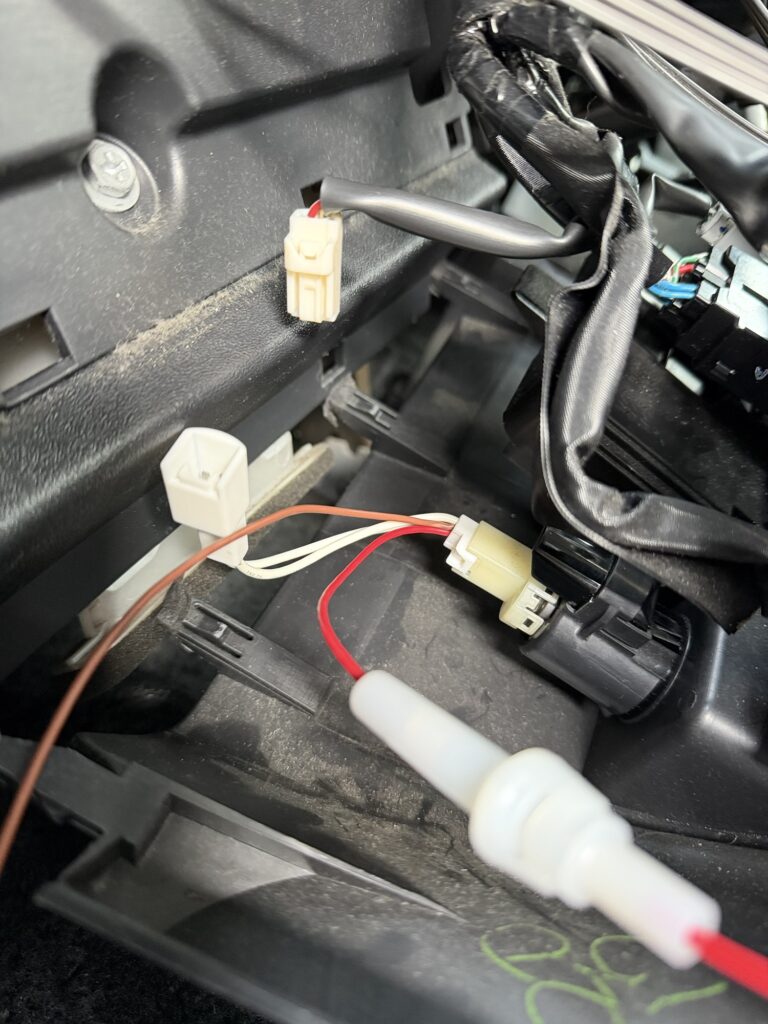

ダッシュボードの内装樹脂を外すと配線にアクセスできます。中央の白い（劣化して黄ばんだ）コネクタがシガーソケットの配線です。

手順 6

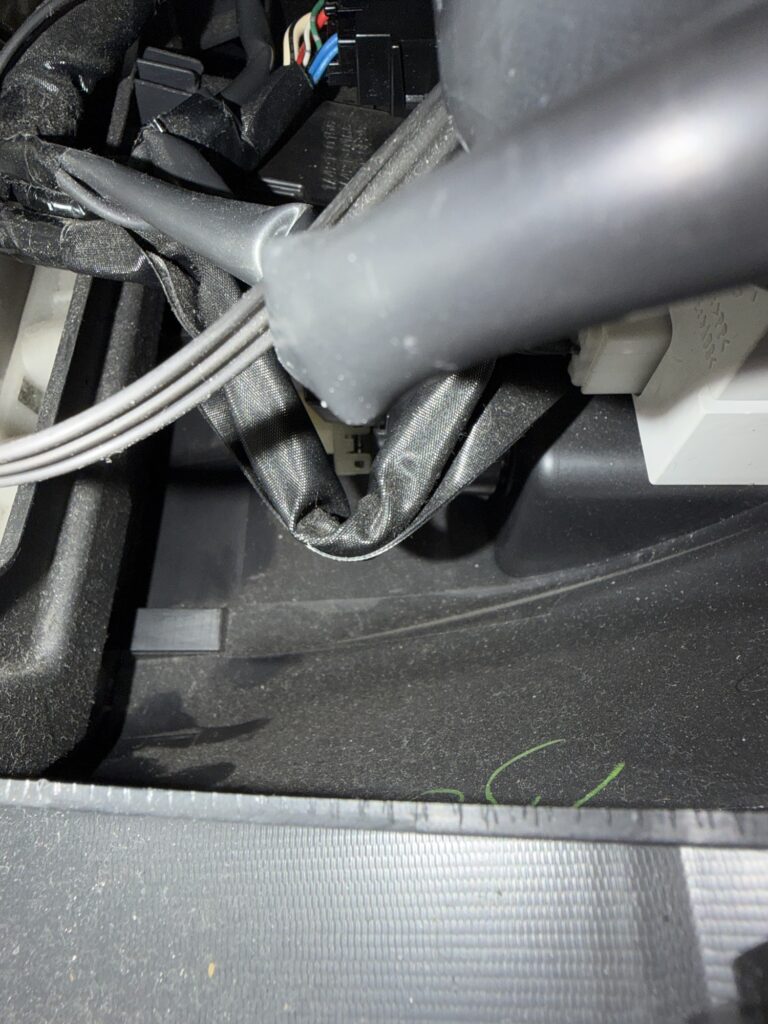

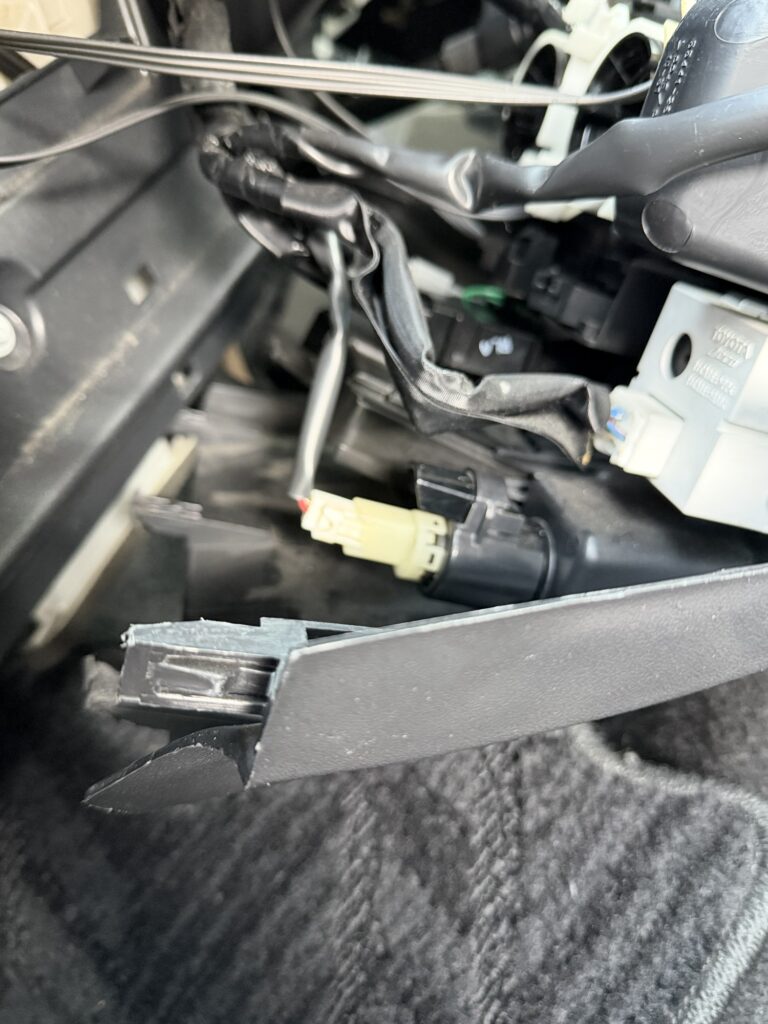

はじめはインパネを分解せず、グローブボックスを外して手を突っ込んで外そうとしたツメとコネクタです。ツメは横方向にあり、無理に引くと割れるため、ロックの向きを確認してから外します。

手順 7

ただしグローブボックス側からだとカメラを入れても他の配線に隠れて見えず、作業が難航しました。結局、内装樹脂を正しく外したほうが早く確実でした。

手順 8

電源はカプラーで分岐して取り出す

電源分岐のコネクターを挿し込み、元の配線ともカプラーオンで接続します。割り込ませるだけなので、純正配線はそのまま活かせます。

手順 9

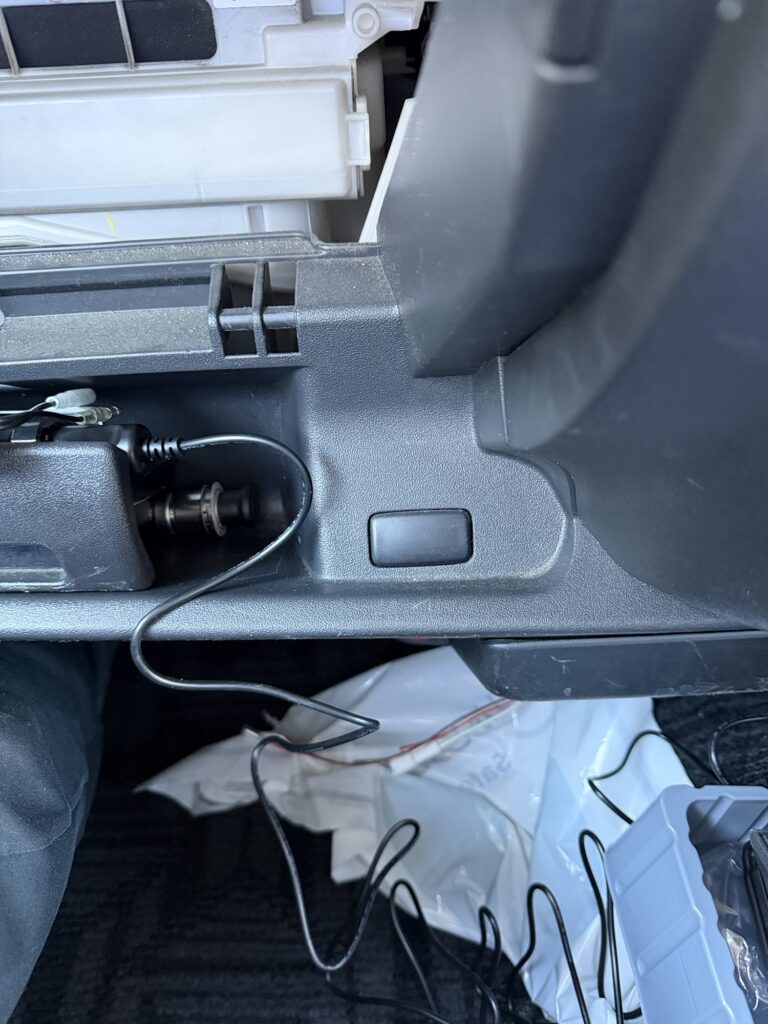

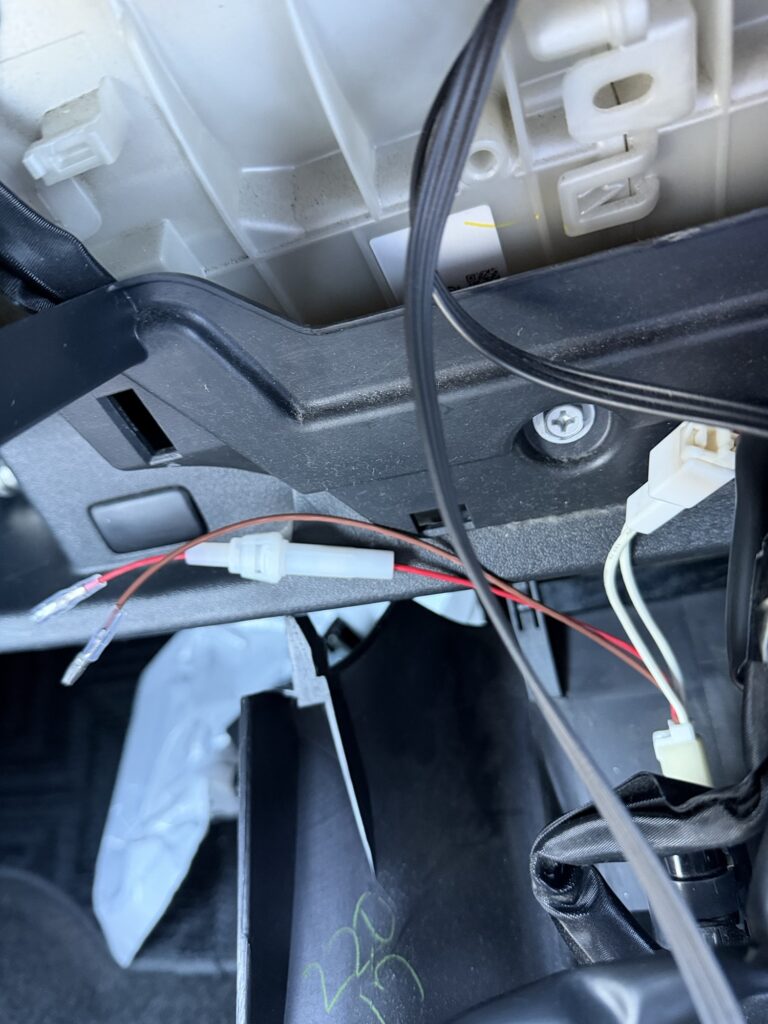

分岐させた配線を左のグローブボックス側へ引き出します。赤線がヒューズ付きのプラス線、茶色がマイナス線です。

手順 10

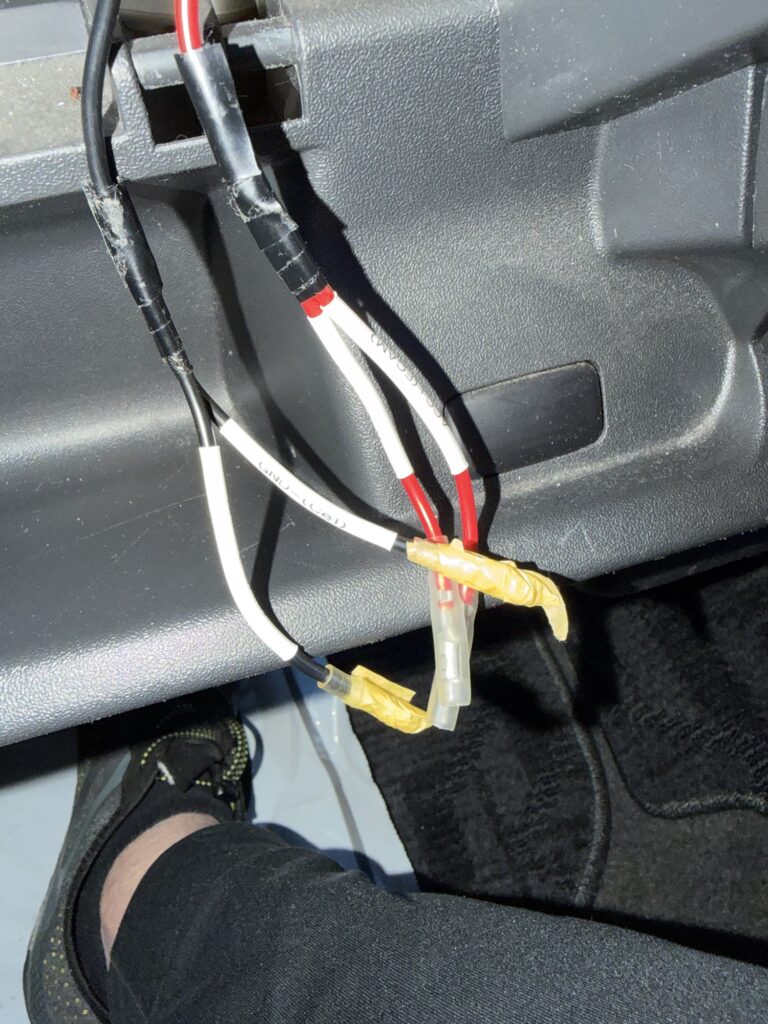

見つけたグローブボックス右下のサービスホールにUSBポートを取り付けるため、エーモンの線材をはんだ付けして2分岐するハーネスを自作しました。ラベルはテプラで熱収縮チューブに印刷し、どの線か後から分かるようにしています。

手順 11

バックカメラの配線を後方まで隠蔽する

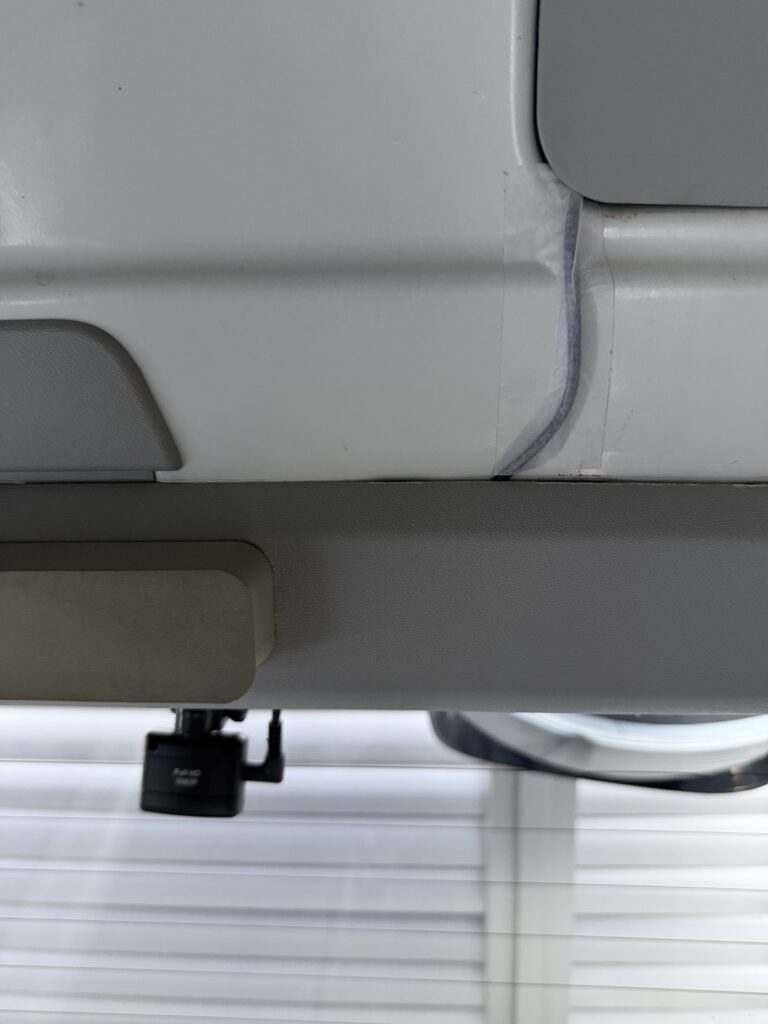

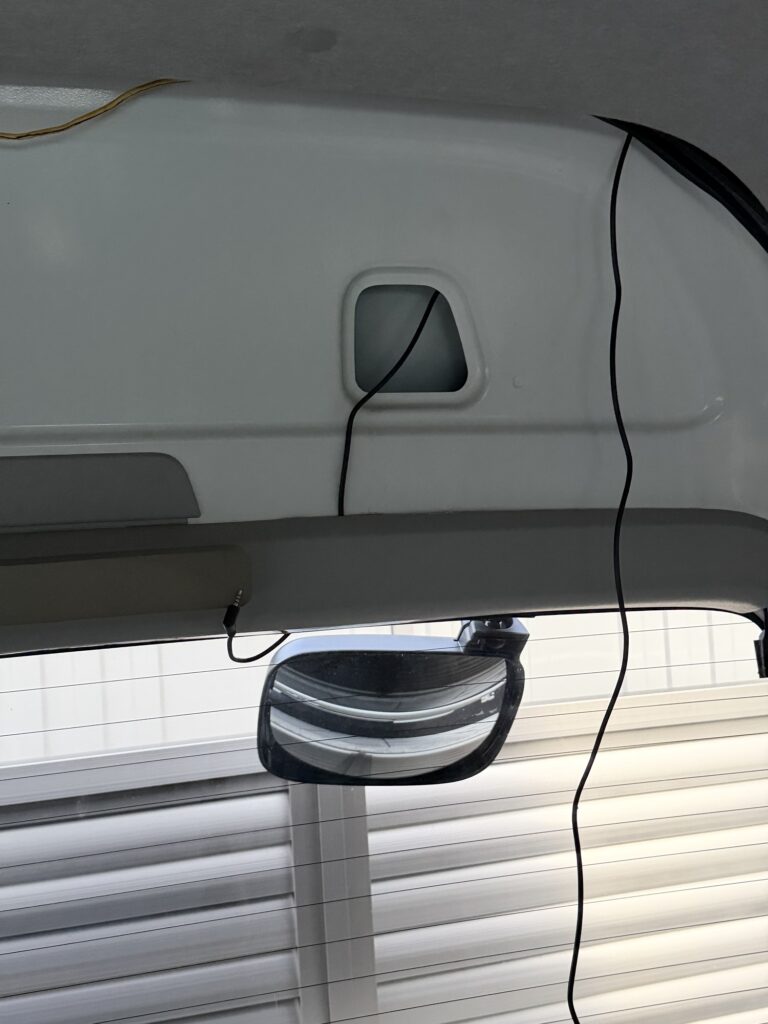

バックカメラの配線は、助手席Aピラーから窓ガラスと天井内装の隙間に押し込みながら車体後方へ通します。途中で配線が落ちてこないよう、ベタつかない自己融着テープを20cmおきにハーネスへ巻いて太くしながら押し込みました。後方まで来たらバックドアを開け、車体とバックドアの間の蛇腹に配線通しで通します。蛇腹の中は配線がいっぱいなので、シリコンスプレーを吹くと通しやすくなります。バックドア側は四角い樹脂パネルがあり、ここだけは内張りはがしで外して通しました。そのため完全には隠せませんでしたが、その下の樹脂カバー内を通してリアガラスまで到達できました。

手順 12

そのままでは配線が揺れるので、やはりベタつきにくいメンディングテープで固定します。粘着が強いテープだと内装に糊が残るため、ここでもテープ選びがポイントです。

手順 13

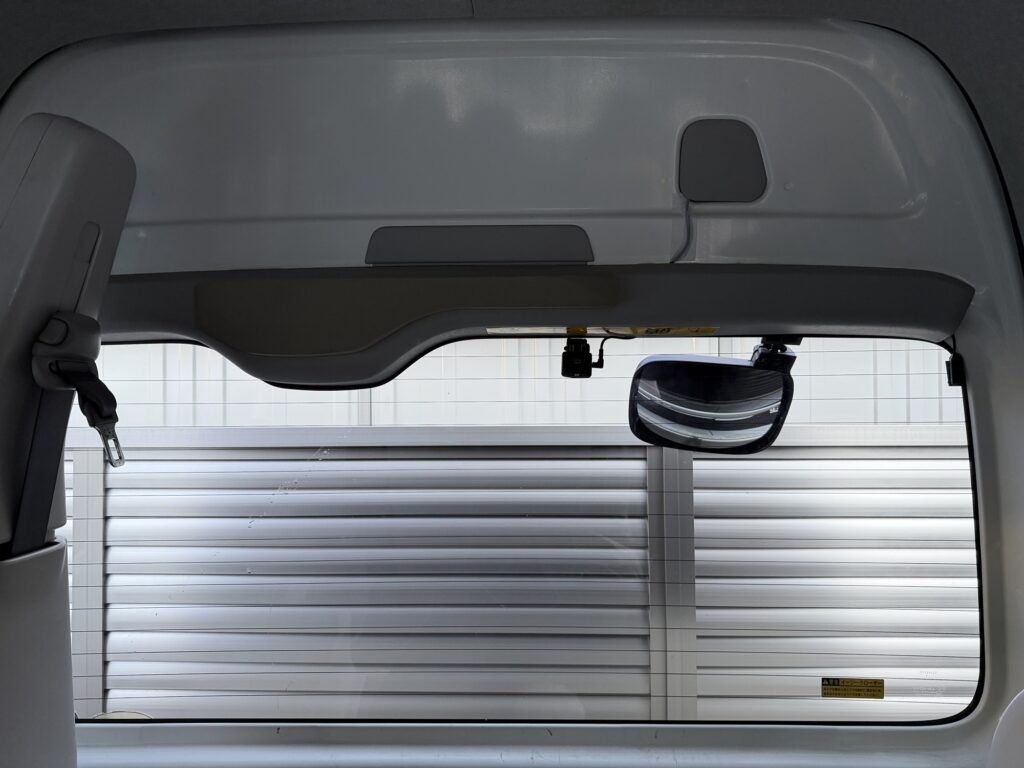

後方まで配線が通り、すっきりとまとまりました。配線が露出していないので、純正の状態とほとんど変わりません。

手順 14

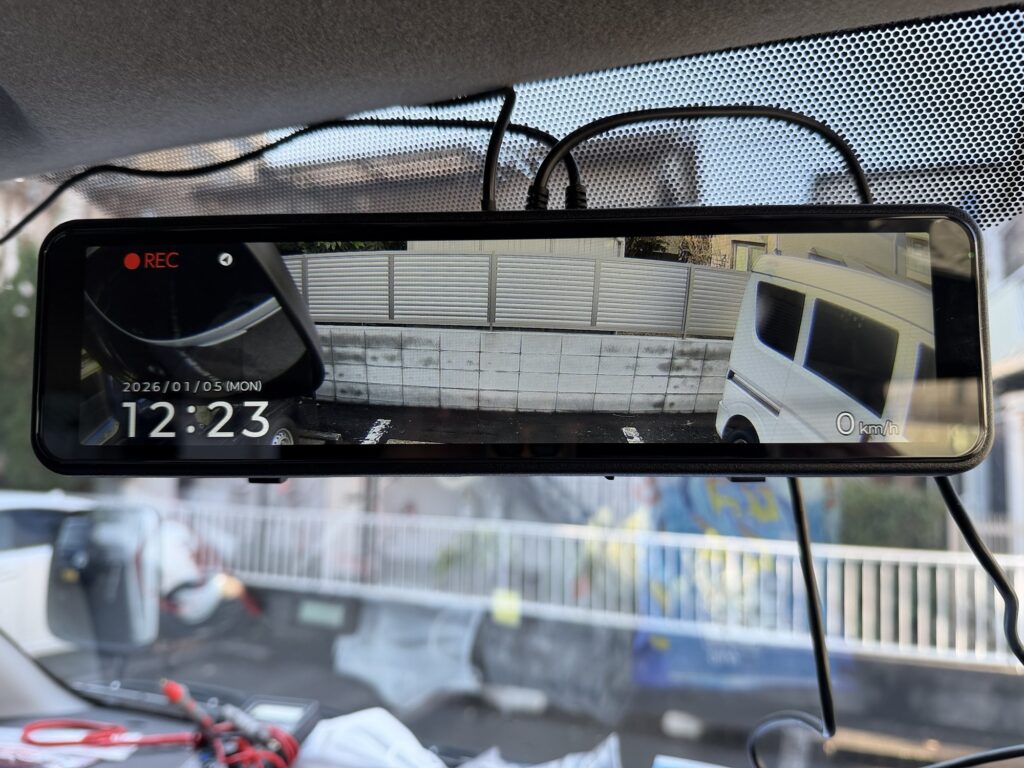

映像を確認すると、予想以上に画質がきれいでした。夜間や逆光でも後方の状況がしっかり把握できます。

手順 15

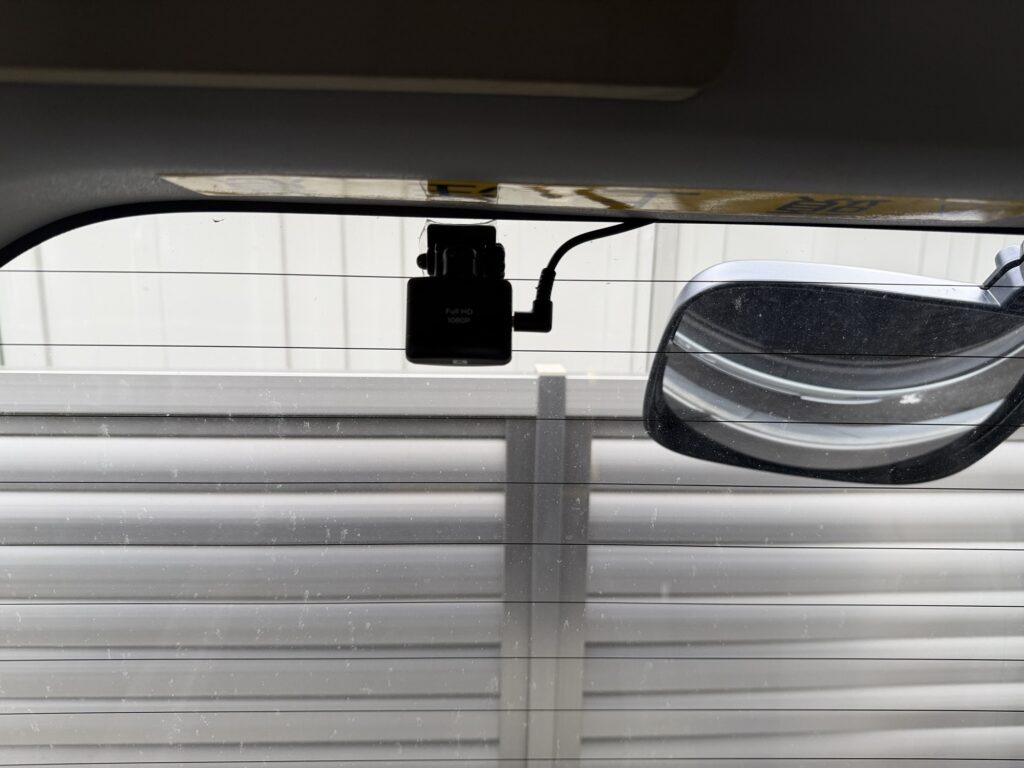

後退時に地面が見下ろせるよう、後退鏡が画面の端に写る画角に調整しました。左後方の駐車場の輪止めまで映り、車庫入れの安心感が増します。

手順 16

フロントカメラ、リアカメラ、電源を本体に配線して取り付けは完成です。ミラー一体型なので、純正ミラーに被せるだけで見た目もすっきりしています。

手順 17

USBポートを増設してSquare端末に給電する

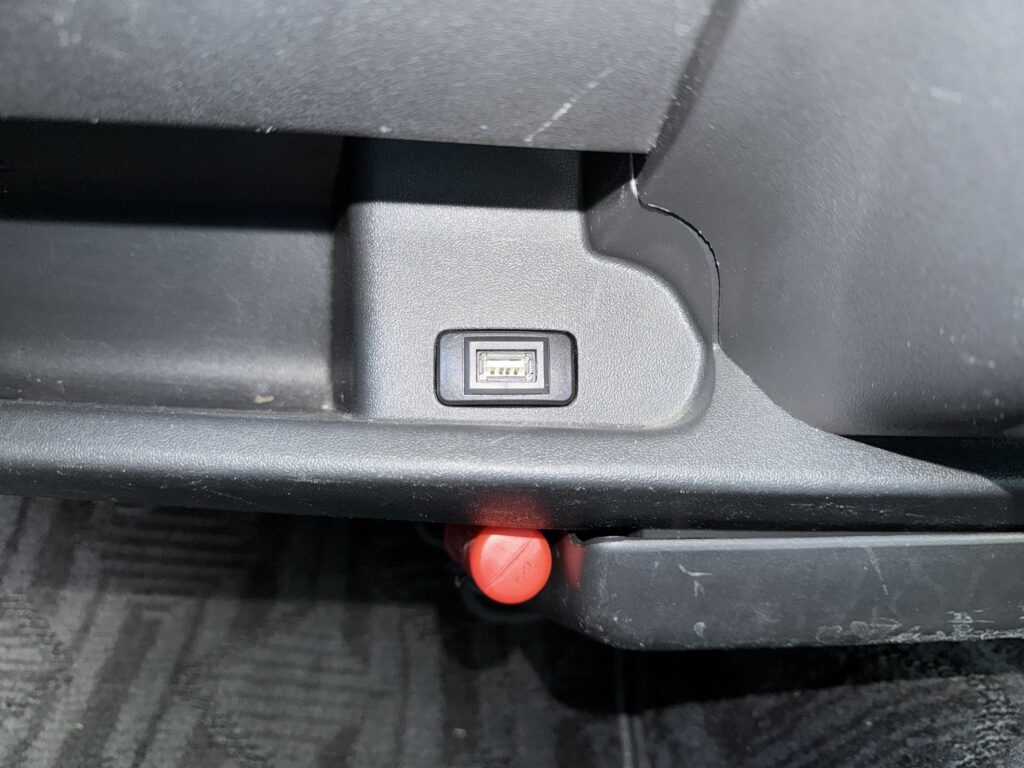

引き出して分岐させたハーネスの残り1対に、エーモンのシガーソケットを接続。100均のUSBシガープラグを取り付け、サービスホールに増設したUSBコネクタへ接続しました。

手順 18

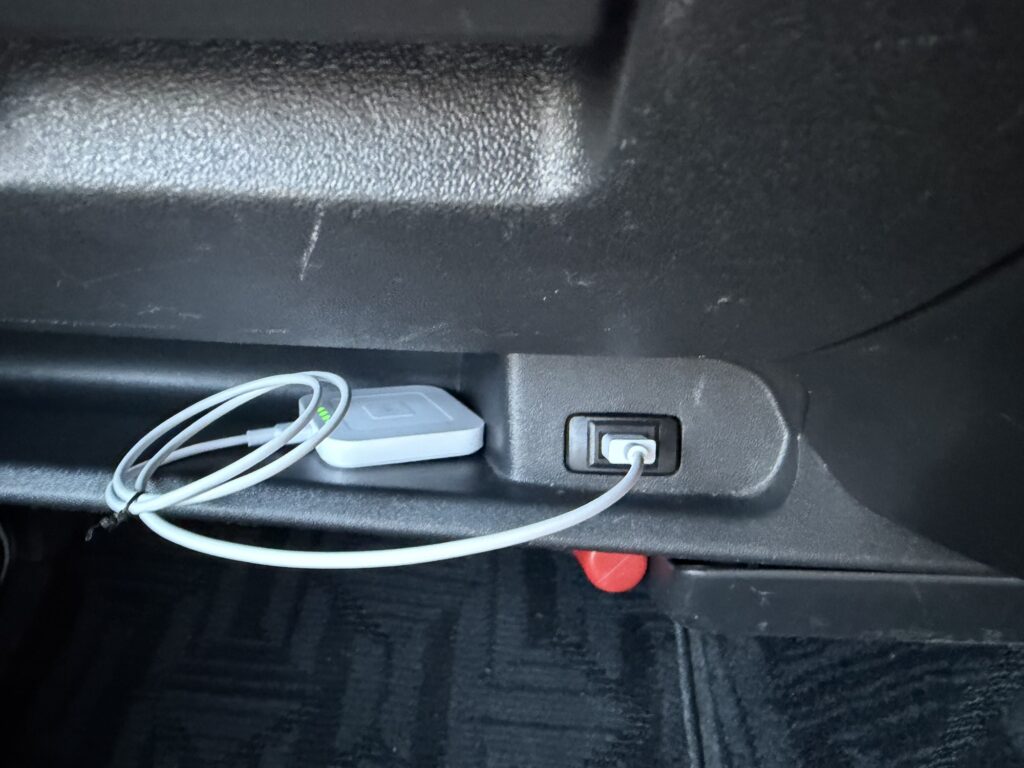

このUSBポートで、お客様の電子決済に対応するためのSquare端末を充電できるようにしました。業務用途でも常時給電できて安心です。
